HMDroidbot

HMDroidbot是kea在应用探索阶段与安卓设备交互的类。主要提供生成事件，截图等方法。HMDroidbot同时提供一个UTG(UI Transition Graph, 事件迁移图)。 可以基于事件迁移图，以基于模型的测试(MBT, Model Based Testing)编写更高级的应用探索策略。

备注

HMDroidbot为本项目工作的一部份，为队伍中梁锡贤同学开发，开发过程参考项目为droidbot，应计入本项目工作。

https://github.com/ecnusse/HMDroidbot

HMDroidbot项目架构

HMDroidbot项目架构组成部分有：

1. AppHM： 用于解析鸿蒙应用安装包(.hap)或鸿蒙包(package)。提供EntryAbility等信息。

2. DeviceHM： 一个鸿蒙设备的抽象，提供设备层面的一些操作接口，如发送文件，输入内容，旋转设备，获取前台应用等。

3. HDC： 鸿蒙设备hdc指令的抽象，提供通过hdc与设备交互的接口，如shell，pull_file等。DeviceHM依赖于本类。

4. Dumper： 鸿蒙设备获取界面布局的抽象类，HDC依赖于该类

5. hmdriver2： 鸿蒙设备测试工具hmdriver2，为DeviceHM拓展提供输入事件等功能。

6. InputManager： 输入控制器，提供策略选择等功能。

7. InputPolicy： 输入策略，提供多种输入策略，如随机策略，大模型指引策略等，用于规定探索应用的规则。

8. EventLog： 事件日志的抽象，执行事件输入前，事件输入后的记录操作，以及发送事件的操作。

9. InputEvent： 输入事件的类，包含点击、长按、输入等事件。

10. UTG： 事件迁移图(UI Transition Graph)的类，用于应用建模，可以被输入策略使用进行更复杂的决策。

11. DeviceState： 用于应用界面抽象的类，对应用界面进行不同层次的抽象，提供给UTG类进行建模。

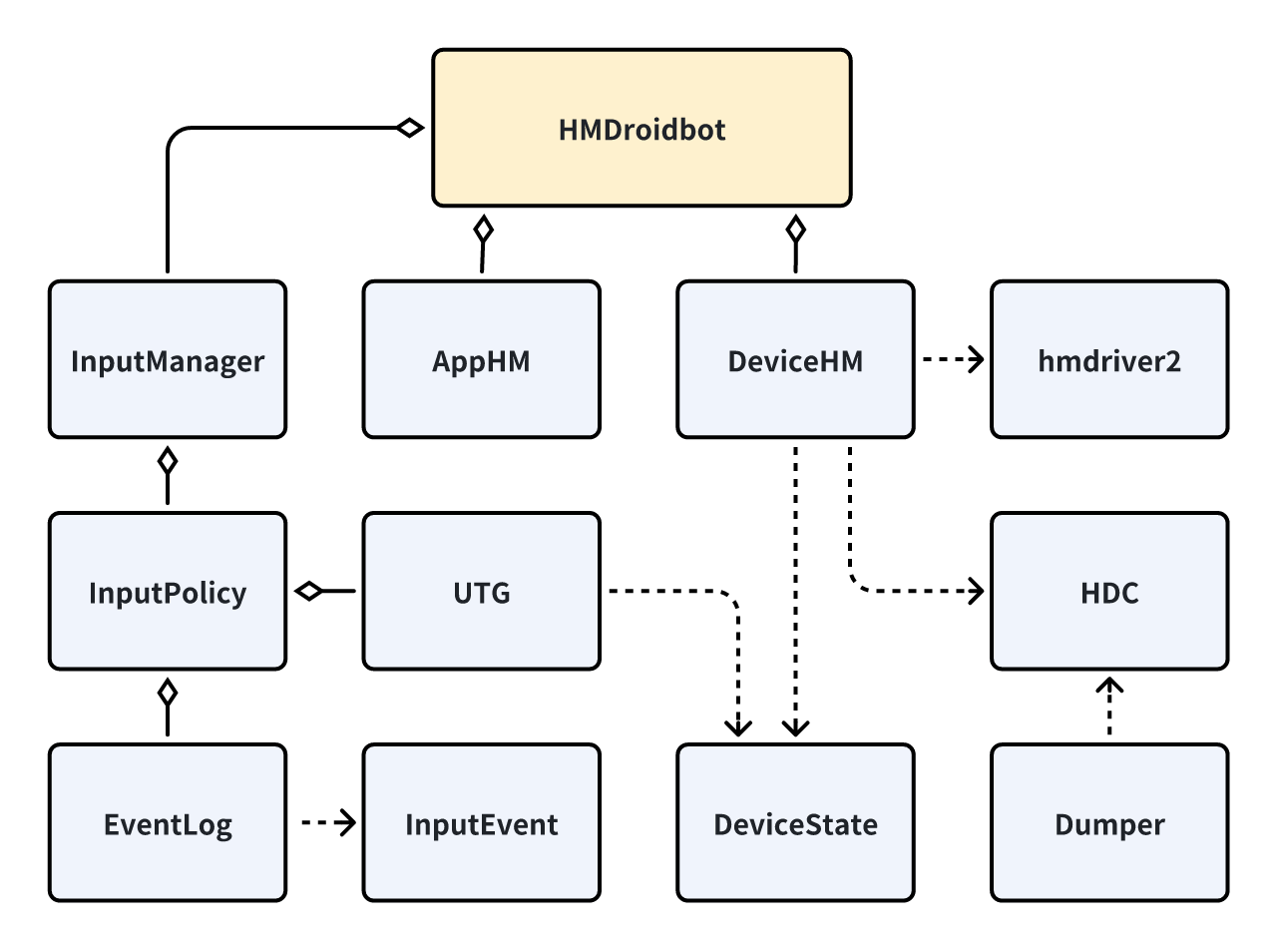

HMDroidbot 项目架构图

因为InputManager, InputPolicy与Kea的输入策略重点相关，故另开章节进行介绍。hmdriver2为参考的框架，未做开发修改。 以下介绍除上述三个功能外的其他组成部分。其中EventLog、InputEvent、UTG基本复用droidbot。

AppHM

AppHM是一个鸿蒙应用的抽象，用于分析一个鸿蒙应用。对外提供对鸿蒙应用的分析方法，获取应用入口(EntryAbility)等信息。

AppHM会根据传入的应用是一个安装包(.hap)或一个包名(如com.example.app)，选择对应的方法进行初始化。

def __init__(self):

    if app_name is a installation package file:
        self._hap_init()
    elif app_name is a package name:
        self._package_init()

以下是AppHM的方法和文档：

方法	输入	输出	简介
hap_init	app_path:str		给定一个安装包路径，通过安装包初始化app
load_hap_info	pack_info:Dict		对安装包进行解压缩，读取其中信息
package_init	package_name:str		通过包名初始化app
dumpsys_package_info		package_info:Dict	从dumpsys指令获取包信息
get_package_name		package_name:str	获取app包名
get_start_intent		start_intent:Intent	获取启动应用的Intent
get_stop_intent		start_intent:Intent	获取停止应用的Intent
get_hashes		hashes:List[str]	获取应用安装包的哈希

DeviceHM

DeviceHM是一个鸿蒙设备的抽象，提供设备层面的一些操作接口，如发送文件，输入内容，旋转设备，获取前台应用等。

以下是DeviceHM的方法和文档。

备注

设备适配器(adapters)是终端与应用进行交互的适配器，DeviceHM可以通过多种不同的工具与终端交互。 如HDC、hmdriver2等。

方法	输入	输出	简介
check_connectivity			检查设备和设备适配器是否可用
set_up			初始化设备和设备适配器
connect			连接设备和设备适配器
disconnect			断开设备和设备适配器
is_foreground	app:AppHM	Boolean	检查某个应用是否在设备中处于前台状态
model_number		model_number:str	获取设备的设备号
device_name		device_name:str	获取设备名称
get_release_version		sdk_api:str	获取设备的SDK API版本
get_display_info		display_info:Dict	获取设备的分辨率
get_width		width:str	获取设备横向分辨率
get_height		height:str	获取设备纵向分辨率
unlock			解锁设备
send_intent	intent:Intent		向设备中发送一个Intent
send_evnet	event:InputEvent		向设备发送一个事件
start_app	app:AppHM		启动一个应用
get_top_activity_name		top_ability_name	获取设备的栈顶Ability名称
get_current_activity_stack		current_ability_stack:List[str]	获取设备的Ability栈
install_app	app:AppHM		安装一个应用
uninstall_app	app:AppHM		卸载一个应用
push_file	local_file:Path, remote_dir:Path		推送一个文件到设备上
pull_file	remote_file:Path, local_file:Path		从设备拉取一个文件
take_screenshot			对设备进行截图
get_current_state	action_count:int	current_state:DeviceState	获取当前设备的状态抽象
view_touch	x:int, y:int		根据坐标执行点击操作
view_long_touch	x:int, y:int, duration:float		根据坐标执行长按操作
view_drag	start_xy:List[int], end_xy:List[int], duration:float		根据坐标执行拖动操作
view_append_text	text:str		添加一个文本
view_set_text	text:str		设置一个文本
key_press	key_code		根据事件代码输入一个事件
get_views	get_views		获取当前设备上的控件
get_random_port		port:int	随机获取一个可用端口

HDC

鸿蒙设备hdc指令的抽象，提供通过hdc与设备交互的接口，如shell，pull_file等。DeviceHM依赖于本类。

鸿蒙设备通过Dumper类获取应用的界面。Dumper类是一个抽象类，共有两种实现：UitestDumper和HiDumper。

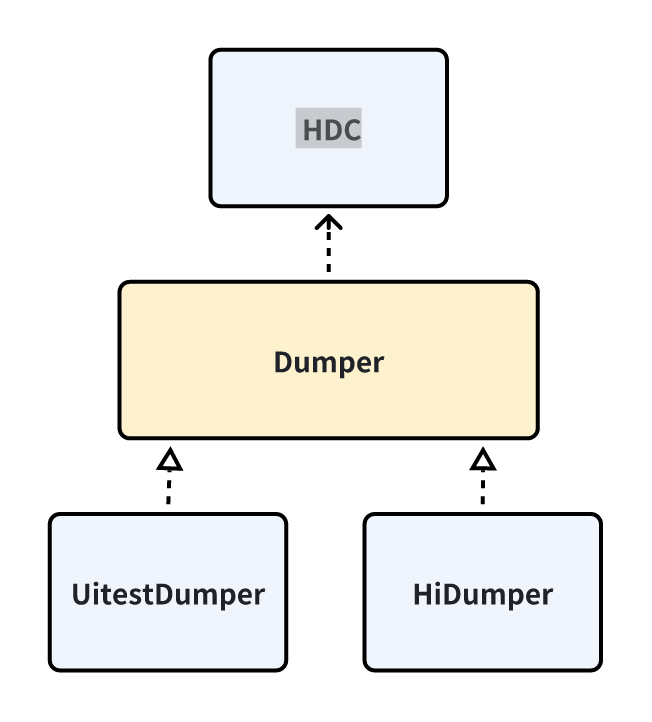

Dumper 类与 HDC 类的关系示意

以下是HDC的方法和文档。

方法	输入	输出	简介
set_up			初始化HDC
run_cmd			执行一个 hdc 命令行命令
shell			执行一个 hdc shell 命令行命令
connect			连接HDC
disconnect			断开HDC
check_connectivity			检查HDC是否可用
get_property	property_name	preoperty	通过hdc获取设备的属性
get_model_number		model_number:str	获取设备的模型号
get_sdk_version		sdk_version:str	获取SDK版本
get_device_name			获取设备名称
get_installed_apps		installed_apps:List[str]	获取已安装的应用
get_display_density		dpi:str	获取设备显示的dpi
unlock			通过hdc解锁设备
touch	x:int, y:int		通过hdc根据坐标执行点击操作
long_touch	x:int, y:int, duration:float		通过hdc根据坐标执行长按操作
drag	start_xy:List[int], end_xy:List[int], duration:float		通过hdc根据坐标执行拖动操作
type	text:str		通过hdc添加一个文本
press	key_code		通过hdc根据事件代码输入一个事件
push_file	local_file:Path, remote_dir:Path		通过hdc推送一个文件到设备上
pull_file	remote_file:Path, local_file:Path		通过hdc从设备拉取一个文件
get_views	output_dir		获取当前页面的控件

Dumper主要从设备中获取当前页面的布局，并转换为安卓风格使droidbot能使用。

以下是UiTestDumper的实现：

方法	输入	输出	简介
dump_view		view_path	通过uitest获取layout json，并返回
preprocess_views	views_path		处理views，转换为可双向查询的树结构
get_adb_view	raw_view:Dict		处理views，转换为安卓风格方便droidbot使用
get_view		views:Dict	获取views

以下是HiDumper的实现：

方法	输入	输出	简介
get_focus_window		focus_window	获取当前前台窗口
dump_target_window_to_file	focus_window:int, fp:IO		拉取目标窗口的布局入文件中
dump_layout	fp:IO		根据hidumper的输出处理布局为树结构
adapt_hierachy			处理布局为安卓风格
“get_views”		views:Dict	获取views

InputEvent

InputEvent是一个抽象类，其他所有的事件实现在此抽象接口上。

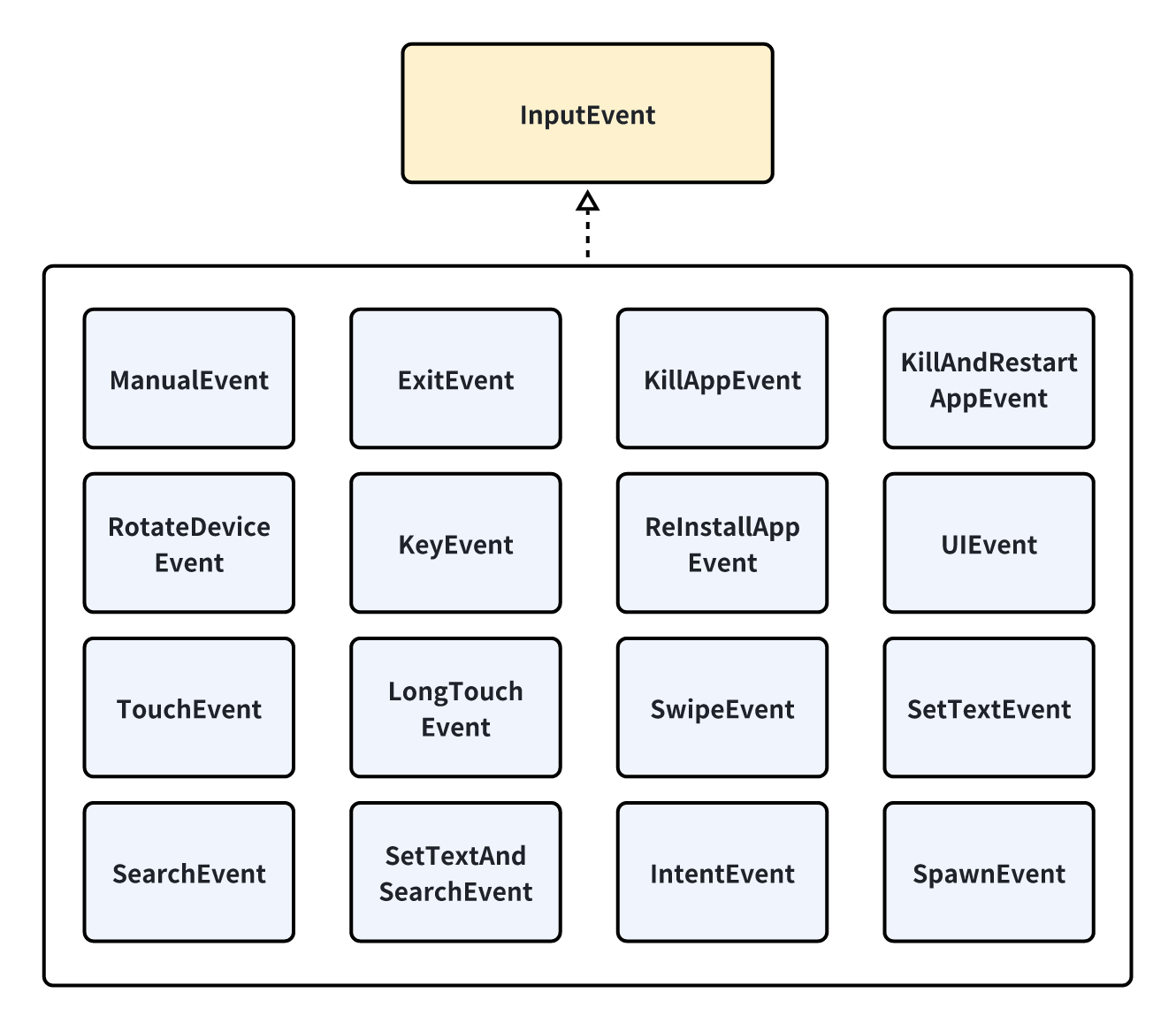

InputEvent接口和其实现

以下是InputEvent抽象类的方法：

方法	输入	输出	简介
send	device:HMDevice		向设备发送事件
to_dict		event_dict:Dict	以字典形式保存当前事件
from_dict	event_dict:Dict	event:InputEvent	从字典解析获取一个InputEvent实例
get_event_str	state:DeviceState	event_str:str	根据当前状态获取事件表示
get_views		views:List[str]	获取当前事件对应的views

UTG

事件迁移图(UI Transition Graph)的类，用于应用建模，可以被输入策略使用进行更复杂的决策。

以下是UTG的方法和文档。

方法	输入	输出	简介
first_state_str		state_str:str	第一个事件的状态哈希
last_state_str		state_str:str	最后一个事件的状态哈希
effective_event_count		count:int	造成迁移的事件数量
nums_transitions		count:int	发现的状态迁移数量
clear_graph			清除UTG
add_transition	event:InputEvent, old_state:str, new_state:str		添加一个迁移
remove_transition	event:InputEvent, old_state:str, new_state:str		删除一个迁移
add_node	state:DeviceState, event:InputEvent		添加一个状态节点
is_event_explored	event:InputEvent, state:str	Boolean	判断一个事件是否已经执行过
is_state_reached	state:str	Boolean	判断一个状态是否已经到达过
get_reachable_states	current_state:str	reachable_states:List[str]	获取当前状态可迁移至的状态
reachable_from_one_state_to_another	from_state:str, to_state:str	Boolean	判断两个状态是否可迁移
get_navigation_steps	from_state:str, to_state:str	List[Tuple[str, InputEvent]]	获取从一个节点导航至另一个节点的步骤
find_activity_according_to_state_str	state_str:str		根据状态哈希获取状态对应的Ability

DeviceState

DeviceState是用于应用界面抽象的类，对应用界面进行不同层次的抽象，提供给UTG类进行建模。

以下是DeviceState的方法和文档。

方法	输入	输出	简介
get_possible_input		possible_input:List[InputEvent]	获取当前状态上可执行的事件
get_text_representation		state_desc:str, activity:str, indexed_views:List[str]	获取当前状态的描述信息
get_view_by_attribute	attribute_dict:Dict, random_select:Bool	根据属性获取可用的控件
is_view_exist	view_dict:Dict	Boolean	判断某个控件是否存在
get_view_desc	view:Dict	view_desc:str	获取控件的描述
assemble_view_tree	root_view:Dict, views:List[Dict]		将view组织为树结构
get_view_str	view:Dict	view_str:str	获取一个view的描述
get_pagePath		pagePath:str	获取当前界面对应的pagePath
get_state_str_raw		state_str_raw:str	获取当前页面的状态描述
get_state_str		state_str:str	获取当前页面的状态哈希
get_content_free_state_str		content_free_str:str	获取当前页面的结构哈希
save_view_img	view_dict:Dict, output_dir:str		保存控件截图
